施工单位，你会做深化设计吗？

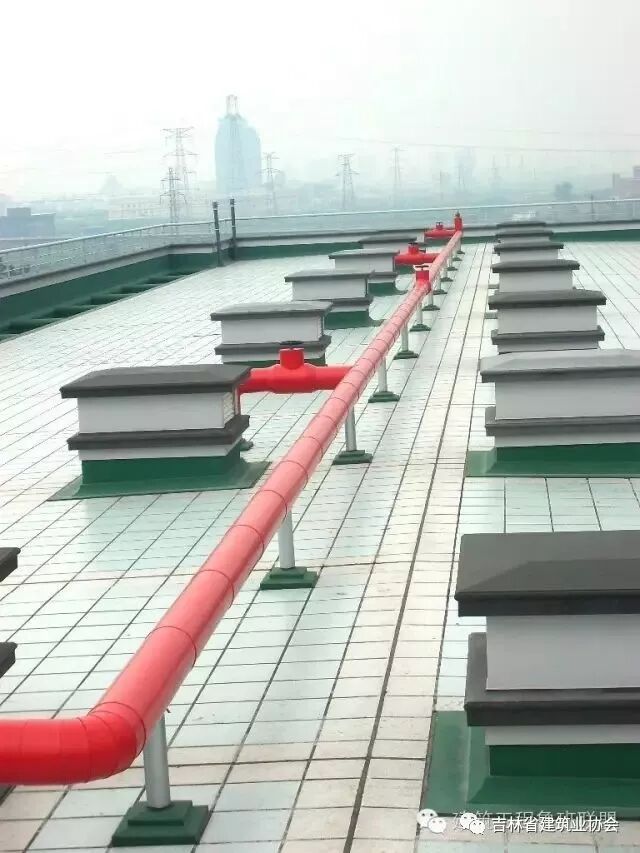

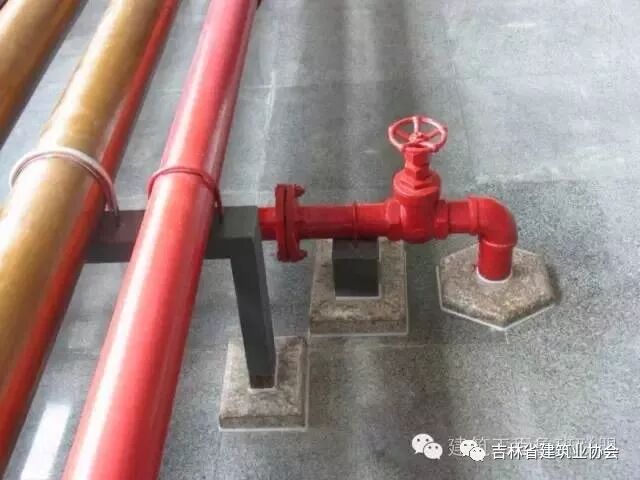

以创优工程示例 解读深化设计应遵从的12个原则 1将图面概念设计转化为实物产品 拿到图纸后应全面熟悉图纸和了解设计意图及业主的要求，根据工程难点、特点进行思考策划： 1）地基基础、结构施工方面，应针对工程结构形式、部位节点、施工难度等策划需采用的施工方法、施工工艺、质量控制措施、安全控制措施、适用的质量标准、验收方法，主体与二次结构连接方法 、主体结构与装饰工程 、安装工程连接、预留预埋、细部构造、节点处理等。 2）装饰工程哪些部位及分项工程可以设计出图样新颖、造型独特、美观大方并符合人们传统审美感的装饰方案，塑造亮点。 3）设备安装工程施工前，综合各种管道（线、槽）布置、走向，支架及吊杆等的安装位置，对照明灯具、风口、消防探头点位置等进行综合考虑，对称设计，规律性安排。 4）工程哪些部位、分项工程上有难点，需采取相应的措施；哪些部位、分项工程上可以创新、应用新技术、塑造亮点。 某文化中心工程平面与实景图 某车站工程曲面清水混凝土及拱形柱 图书馆玻璃采光顶 2将符合性标准转化为内控标准 国家标准是全国的平均先进水平，标准决定质量，精品工程应转化为高于国家标准的企业或项目内控标准。装饰装修除主控及允许偏差项目控制高于规范外，还可以要求对称、对花、对线、不空鼓、不打磨、不用小于半砖（板）、套割严密、缝隙均匀、勾缝光滑平直等。对吊顶的灯具、烟感器、喷淋、风口等布局要求对称、居中、成排成线、协调等。 现浇结构尺寸允许偏差检查评定表 石材柱面装饰接缝光滑，地面花岗岩对缝铺贴纹理自然、图案清晰、过渡自然，缝宽均匀、色泽一致、无切割。 3将施工难点转化为工程亮点 复杂工程设计施工中难点经常碰到，应通过深化设计技术创新化难点为亮点。 车站大厅斗拱细部做法 某游泳馆工程劲性砼施工节点，钢骨、钢筋密集，砼浇筑是难点 4将简易普通转化为精致构建 目前装饰工程不少是普通材料，以普通材料创精品就在于构思的新颖和精湛的工艺，做到精雕细刻。 女儿墙手工抹灰线条，弧线圆顺，制作精美 支架、管道根部装饰收口做法工艺精细 5将随意平淡转化为协调有序 在设计思想十分活跃的今天，建筑设计平面、立面的弧形、多边形等造型经常碰到，因此在不同形状平面相交时，出现地面和吊顶布局的不协调。这种不协调可用分割空间等手法进行深化优化转化为相互协调。 地面色带与吊顶灯带呼应协调 地面与穹顶相呼应，凸显蒙元文化特色 6将单调呆板转化为丰富艺术 现代建筑逐步由造型丰富艺术取代传统的“火柴盒”建筑。组成建筑的构配件也可由方正的直线型转化为迥异的曲线型，并加点缀，展示艺术美。 屋面设备基础作法 7将简单的功能转化成人性化需求 在倡导以人为本、和谐的今天，建筑产品不仅只满足简单功能及大众化的需要，更要满足人性化、个性化的需求。 管道桥栈实用、安全、方便通行 8将思维创新转化为工程亮点的表现点 思维创新成果会让人感到有意想不到的表现点，可以逆向思维创亮点，也可以联想建筑本身的功能，生产产品塑造小品。 某航天工程落水口 地下室防滑坡道作法 9将外在表观转化为内在的经久耐用 深化设计不仅反映出建筑的装饰精美，还应作到结构安全、优质低耗、长期耐用，经得起时间的考验。 某地下车库细石砼整体地面 10将虚拟建造转化为现实施工 虚拟设计施工流程会给施工带来巨大的价值，它会减少项目冲突、优化施工流程、提高效率、节约人力和材料，显著降低施工成本。复杂工程实施两次建造是施工技术管理控制的趋势。 BIM在建筑全生命周期中的应用———管线综合 塔楼设备避难层空间优化 碰撞点调整前后图 11将传统方法转化为集成创新 运用现代工业化的规模生产方式来代替和改造传统的手工操作及湿作业的生产方式，全面提升工程现代化集成创新建造。使湿作业转为予制装配，使高空拼装转化为地面组装，使现场加工转化为工厂集中制作配送。 吊顶造型骨架地面拼装 12将满足顾客的明示要求转化为实现潜在期望 顾客的明示要求一般写在合同上，定立协议，是要共同遵守达到基本要求。而潜在的需求只是口头上，希望能达到的标准。精品工程就是要超越顾客的期望，给顾客一个惊喜，在不过多增大成本的前提下，增加些功能，创建些美感。 消防泵周圈设置半圆形有组织排水沟 水泵安装，外露螺栓、螺母涂抹黄油，塑料套管保护 来源：建筑工程鲁班联盟，若涉及版权问题，烦请原作者联系（ID：376435945微信号）删除，谢谢！
建筑工程室外台阶内侧设排水沟槽，水从小槽排至台阶两边后集中排至地面，以防行人上下滑倒。
碰撞检查
